鋼結(jié)構(gòu)加工單位越來越多，這和鋼結(jié)構(gòu)建筑的大力發(fā)展是分不開的，鋼結(jié)構(gòu)廠房的使用率也越來越高，主要原因還是由于它工程速度快，成本相對(duì)較低，也就是常說的性價(jià)比高，鋼結(jié)構(gòu)的主要部件是H型鋼、柱、梁、撐，這些構(gòu)件在制造的過程中可能會(huì)出現(xiàn)焊接變形的情況，如果不能及時(shí)解決將會(huì)對(duì)整個(gè)鋼結(jié)構(gòu)建筑的安裝造成影響，并且對(duì)工程的安全性也會(huì)有很大的影響。怎樣處理遇到的這些問題呢？山西鋼結(jié)構(gòu)廠家常用的矯正方式有機(jī)械矯正、火焰矯正和綜合矯正三種方式，其中火焰矯正是比較難的一種，溫度控制不好可能會(huì)造成第二次變形，因此在使用它必須是實(shí)戰(zhàn)經(jīng)驗(yàn)豐富的老師傅。

【鋼結(jié)構(gòu)焊接變形】

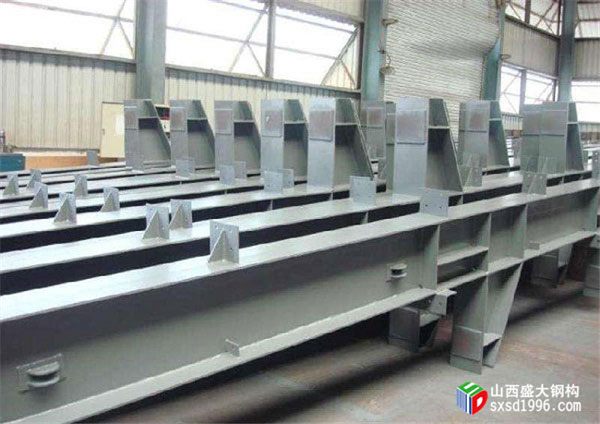

    鋼結(jié)構(gòu)構(gòu)件主要是焊接H型鋼柱、梁、撐。焊接變形經(jīng)常采用這三種矯正方法：
1、線狀加熱法；2、點(diǎn)狀加熱法；3、三角形加熱法；
火焰矯正所針對(duì)的材質(zhì)是低碳鋼，矯正還分：
低溫矯正，所需溫度500-600度，冷卻方式：水
中溫矯正，所需溫度600-700度，冷區(qū)方式：空氣和水
高溫矯正，所需溫度700-800度，冷區(qū)方式：空氣
    山西鋼結(jié)構(gòu)廠家要提醒您的是：火焰矯正時(shí)加熱溫度不宜過高，過高會(huì)引起金屬變脆、影響沖擊韌性。
【機(jī)翼邊緣的角變形】

    矯正H型鋼柱、梁、撐角變形，是在翼緣板上面（對(duì)準(zhǔn)焊縫外）縱向線狀加熱（加熱溫度控制在650度以下），注意加熱范圍不超過兩焊腳所控制的范圍，所以不用水冷卻。線狀加熱時(shí)要注意的是：不應(yīng)該在同一個(gè)位置反復(fù)加熱，加熱過程中也不要進(jìn)行澆水。

【柱、梁、支撐的上拱、下彎、彎】
    翼緣板上，對(duì)著縱長焊縫，由中間向兩端作線狀加熱，即可矯正彎曲變形。為了避免產(chǎn)生彎曲和扭曲變形，兩條加熱帶要同步進(jìn)行。可以采取低溫矯正或者中溫矯正法，山西鋼結(jié)構(gòu)廠家了解到這種方法有利于減少焊接內(nèi)應(yīng)力，但這種方法在縱向收縮的同時(shí)有較大的橫向收縮，比較難掌握。
【柱、梁、撐腹板的波浪變形】
    矯正波浪變形首先要找出凸起的波峰，用圓點(diǎn)加熱法配合手錘矯正，加熱圓點(diǎn)的直徑一般為50-90mm，當(dāng)鋼板厚度或者波浪面積較大的時(shí)候直徑也隨之放大，采用中溫矯正的方式，當(dāng)溫度達(dá)到600-700度的時(shí)候，將手錘放在加熱區(qū)邊緣處，再用大錘擊手錘，使加熱區(qū)的金屬受擠壓，冷卻收縮后被拉平。矯正的時(shí)候應(yīng)該避免產(chǎn)生過大的收縮應(yīng)力，矯正一個(gè)圓點(diǎn)后再進(jìn)行加熱第二個(gè)波峰點(diǎn)。

    山西鋼結(jié)構(gòu)廠家提醒您不恰當(dāng)?shù)某C正會(huì)造成內(nèi)外雙重作用，使柱、梁、成的縱向應(yīng)力超出容許值這樣會(huì)導(dǎo)致安全性能下降。所以在制作鋼結(jié)構(gòu)構(gòu)件的時(shí)候必須謹(jǐn)慎，并采用合理的工藝措施，盡量避免變形，并且如果能采用機(jī)械矯正的就不要使用手工。

本文鏈接:http://m.guquan168.com.cn/news/0005142222.html
